Trippel offset fjärilsventil

Introduktion
Foton
Prissättning

produkt introduktion

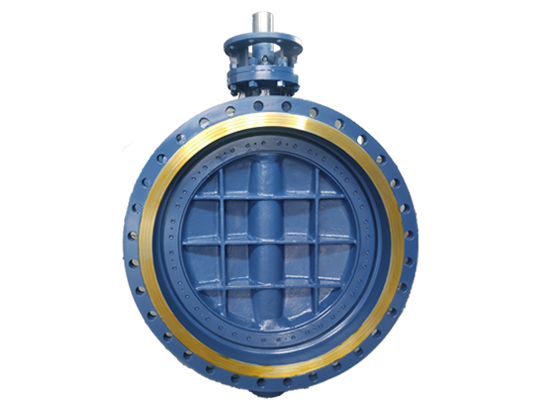

LYV®️ Trippel offset fjärilsventil är tillverkad med hög standard. Vi kontrollerar kvaliteten på gjutgodset för att göra ventiler mycket överlägsna liknande produkter i branschen. LYV®️ Trippel offset fjärilsventil använder högkvalitativ metall + grafit flerskikts tätningsring, vilket gör att ventilen kan användas under högt tryck och höga temperaturer. Vi erbjuder också olika tätningsalternativ för olika arbetsförhållanden, såsom PTFE eller metall-mot-metall. LYV®️ Triple offset fjärilsventil har en unik design (tillval) som gör att ventilen kan stå under konstant tryck från båda sidor och nollläckage, så kallad dubbelriktad fjärilsventil. För mer information, vänligen kontakta vår försäljning.

Specifikationer

Storleksområde:

NPS 2"-88"; DN50-DN2200

Nominellt tryck:

150LB-600LB; PN6-PN64

Temperaturvariation:

-69℃~825℃（beror på design och material)

Avsluta anslutningar:

Fläns; Stumsvets; Rån; Lug-wafer

Kroppsmaterial:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Skivmaterial:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tätningsmaterial:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Sätesmaterial:

Väsentlig; 304/316/STL överläggssvets.

Stammaterial:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design & Tillverkning Standard:

API 609

Ansikte mot ansikte Standard:

EN558-1

End Connection Standard:

ASME B16.4

Test & Besiktning Standard:

API 598

Funktioner

■ Noll läckage

■ Flerskiktstätning

■ Trippel excentrisk skivdesign

■ Dubbelriktad (valfritt)

■ Anti-utblåsningsskaftdesign

■ Metall-to-Metal tillgängligt

■ Stor diameter

Vad är Triple offset fjärilsventil:

Triple offset fjärilsventil har fått sitt namn från de tre excentriciteterna på tätningsdesignen. Till skillnad från traditionella fjärilsventiler, som bara har en enkel rotationsskiva att stänga av. Trippelförskjuten fjärilsventil inkluderade tre excentriciteter för att stänga ventilen linjärt tills den stängs ordentligt. Skillnaden mellan centerlinjefjärilsventilen och trippelförskjuten fjärilsventil ligger i metoden för att uppnå tätning. Mittlinjespjällventilen uppnår tätning genom komprimering av tätningsytorna, medan den trippelförskjutna vridspjällsventilen uppnår tätning genom kontakt mellan ytorna. Detta är vad vi kallar skillnaden mellan linjetätning och ansiktstätning. Därför kommer livslängden för den trippelförskjutna fjärilsventilen att vara bättre än den traditionella koncentriska fjärilsventilen.

Vilka är de tre excentriciteterna på trippel offset fjärilsventil:

Den första excentriciteten är att ventilaxeln är placerad förskjuten från ventilhusets centrumlinje. Den andra excentriciteten är att ventilaxeln är placerad något utanför den vinkelräta axeln mot ventilsätets plan. Den tredje excentriciteten är tätningsytan på skivan är utformad i en konisk form som gör att skivan kan lossa helt från ventilsätet utan friktion.

Varför välja LYV®️ ventiler:

Vi producerar trippel offset fjärilsventil i över 30 år. Verkstaden omfattar 13000 kvadratmeter och äger mer än 50 avancerade CNC-maskiner. Våra ingenjörer och produktionsteam ser till att din beställning levereras med hög kvalitet och snabbast tid. Vi bryr oss också om ventilfrakt. Ventilerna kommer att omslutas av bubbelpåsar eller papper för att säkerställa att färgen inte skadas. Vi fixade även ventilen med plywoodpinne efter att vi satt in ventilen i lådan. Plywoodhöljet kommer att målas med nödvändig märkning för att säkerställa att ventilen inte kommer att skadas under transporten.
