Koncentrisk fjärilsventil

LYV® Concentric Butterfly-ventil är tillverkad enligt högsta standard, uppbackad av vårt engagemang för kvalitet och excellens. Vi använder avancerade tillverkningsprocesser och rigorös kvalitetskontroll för att säkerställa att varje ventil uppfyller eller överträffar branschens riktmärken. Våra ventiler är av exceptionell kvalitet och överträffar liknande produkter i branschen när det gäller hållbarhet, prestanda och tillförlitlighet.

Skicka förfrågan

Produktintroduktion

LYV® är en professionell leverantör av koncentriska fjärilsventiler i Kina. Med 30 års professionell tillverkningserfarenhet, som förlitar sig på avancerad CNC-bearbetning och strikt kvalitetskontroll, säkerställer det att ventilerna uppfyller industrins höga standarder vad gäller hållbarhet, tätningstillförlitlighet och leveranseffektivitet. Våra fjärilsventiler är noggrant tillverkade och vi följer strikta produktionsstandarder. Vårt säljteam är engagerade i att tillhandahålla personliga tjänster. Vi kommer att skräddarsy koncentriska fjärilsventillösningar för att möta dina specifika krav och förväntade applikationer.

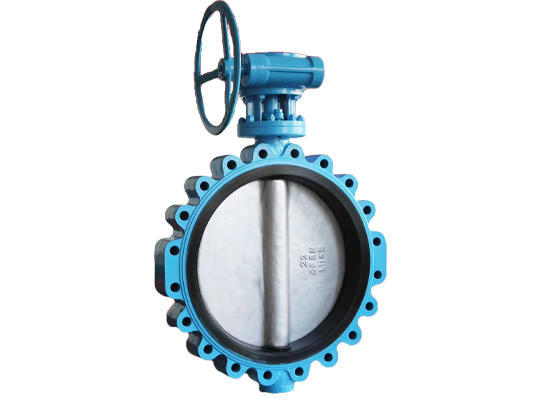

Denna koncentriska fjärilsventil med flänsar har en klassisk centralt symmetrisk struktur. Med den koncentriska designen av ventilskaftet och fjärilsplattan uppnår den snabb öppning och stängning samt stabil avstängning. Ventilsätet är tillverkat av högpresterande elastiskt material, som bildar en tät extruderingstätning när fjärilsplattan är stängd, vilket säkerställer noll läckageprestanda under normala temperatur- och tryckförhållanden. Strukturen är enkel och flödesmotståndet är extremt lågt, vilket gör den särskilt lämplig för vattenrening, VVS och allmänna industriella rörledningssystem.

Specifikationer

Storleksintervall:

NPS 2"-48"; DN50-DN1200

Nominellt tryck:

150LB-600LB; PN6-PN64

Temperaturområde:

-69 ℃ ~ 825 ℃ (beror på design och material)

Avsluta anslutningar:

Fläns; Stumsvets; Rån; Lug-wafer

Kroppsmaterial:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Skivmaterial:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tätningsmaterial:

VITON/NBR/EPDM

Sätesmaterial:

Väsentlig; 304/316/STL överläggssvets.

Stammaterial:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design & Tillverkningsstandard:

API 609

Ansikte mot ansikte Standard:

EN558-1

End Connection Standard:

ASME B16.4

Test- och inspektionsstandard:

API 598

Drag

■ Kompakt storlek och lätt

■ Enkelt underhåll

■ Kostnadseffektiv

■ Flexibel kontroll

Vad är koncentrisk fjärilsventil:

Fjärilsventil är en typ av kvartsvarvsventil som styr vattenflödet genom att vrida en spak eller rotor ovanpå ventilen. Den vanligaste typen är den koncentriska vridspjällsventilen, även känd som en nollförspänningsventil, där både skaftet och skivan är placerade i mitten av ventilkroppen. Den använder en roterande skiva för att kontrollera mediaflödet, vilket resulterar i mindre motstånd på grund av skivans tunnhet.

Hur fungerar det (tätning):

Den koncentriska vridspjällsventilen fungerar genom att justera öppningsvinkeln på ventilskivan för att kontrollera mediets flöde. När skivan är parallell med flödesbanan kan mediet passera obehindrat och ventilen är helt öppen. När skivan är vinkelrät mot flödesvägen blockerar den flödet helt och ventilen är helt stängd. Genom att vrida ventilskaftet kan du variera skivans vinkel och därigenom reglera flödet. I stängt läge trycker skivans kant tätt mot tätningsringen på ventilhusets innervägg. Den elastiska avböjningen av tätningsringen skapar en tätning som förhindrar läckage av mediet.

Varför välja LYV®️ ventiler:

Vi tillverkar koncentriska vridspjällsventiler av flänstyp i över 30 år. Verkstaden omfattar 13000 kvadratmeter och äger mer än 50 avancerade CNC-maskiner. Våra ingenjörer och produktionsteam kommer att se till att din beställning levereras med hög kvalitet och snabbast tid. Vi bryr oss också om ventilfrakt. Den koncentriska fjärilsventilen lindas in i bubbelpåsar eller papper för att säkerställa att färgen inte skadas. Vi fixade även ventilen med plywoodpinne efter att vi satt in ventilen i lådan. Plywoodhöljet kommer att målas med nödvändig märkning för att säkerställa att ventilen inte kommer att skadas under transporten.

Vad är skillnaden mellan koncentrisk vs excentrisk fjärilsventil:

Jämförelsedimension	Koncentrisk vridspjällsventil (mittlinjefjärilsventil)	Excentrisk vridspjällsventil (enkel/dubbel/trippel excentrisk)
Kärnstruktur	Mitten av spindeln, skivan och ventilkroppen är inriktade.	Spindelns centrum är förskjutet från mitten av skivan och/eller ventilkroppen.
Tätningsprincip	Kompressions-/skrapstätning: Förlitar sig på att skivan deformerar sätet; konstant friktion under drift.	Off-Seat/No-Friction Seal: Skivan lossnar snabbt från sätet när den öppnas och komprimeras endast när den stängs; minimal friktion.
Slitage & livslängd	Kraftig friktion leder till snabbare slitage och kortare livslängd.	Avsevärt minskad friktion ger mindre slitage och avsevärt längre livslängd.
Lämpliga applikationer	Lågt tryck, omgivningstemperatur, allmänna tätningskrav (t.ex. vattenbehandling).	Bredare utbud. Dubbel excentrisk: Medium temperatur och tryck. Trippel excentrisk: Hög temperatur, högt tryck, kritisk tätning (t.ex. viktiga rörledningar inom olje- och gasindustrin, kemisk industri).
Tätningsmaterial	Främst mjuka tätningar (gummi, PTFE), begränsad av temperatur.	Bredare urval. Dubbel/trippel excentrisk kan använda hårda metalltätningar, resistenta mot höga temperaturer.
Driftsmoment	Högre brytmoment; driften är relativt sett mer krävande.	Lägre arbetsmoment; enklare och lättare handhavande.
