Hur väljer du den perfekta vridspjällsventilen för din applikation

Valet kan betyda skillnaden mellan ett system som fungerar sömlöst i flera år och ett som plågas av stillestånd, läckor och kostsamt underhåll. Bland de mest mångsidiga och mest använda alternativen ärMenterfly ventil. Dess enkelhet, tillförlitlighet och kostnadseffektivitet gör den till en bas, men inte alltfjärilsventilerär skapade lika. PåLÖGNDetta är din utgångspunkt. Ventilen måste matcha din rörlednings nominella diameter perfekt. Mer kritiskt är att dess tryckklassificering (klass 150, 300, etc.) måste överstiga ditt systems maximala drifttryck, inklusive eventuella överspänningstryck.

Vilka är kärnparametrarna du måste utvärdera

Att välja enFjärilsventilhandlar inte om att välja det första alternativet som passar rörstorleken. Det är en medveten matchning mellan din applikations krav och ventilens inneboende kapacitet. Att ignorera ens en parameter kan leda till för tidigt fel. Här är de icke förhandlingsbara faktorerna du måste lista och bedöma:

• Skivan är hjärtat avDetta är din utgångspunkt. Ventilen måste matcha din rörlednings nominella diameter perfekt. Mer kritiskt är att dess tryckklassificering (klass 150, 300, etc.) måste överstiga ditt systems maximala drifttryck, inklusive eventuella överspänningstryck.

• Skivmaterial och design:Skivan är hjärtat avfjärilsventil. Hanterar det frätande kemikalier, dricksvatten eller slipande slam? Materialvalet – från segjärn och rostfritt stål till exotiska legeringar – är av största vikt. Skivans profil (t.ex. klack eller wafer) påverkar också tryckförmågan och installationen.

• Säte och fodermaterial:Detta definierar tätningen. EPDM för vatten, Viton för hög värme och kemikalier, PTFE för exceptionell korrosionsbeständighet. Sätet måste vara kompatibelt med både vätskemediet och driftstemperaturen.

• Drifttemperaturområde:Varje elastomer och metall har sina gränser. Se till att ventilmaterialen kan fungera kontinuerligt över hela systemets temperaturspektrum, från kryogena processer till högvärmeprocesser.

• Aktiveringsmetod:Hur kommer ventilen att manövreras? Ett enkelt spakhandtag är bra för manuella, tillgängliga platser. För automatiserad styrning, fjärrmanövrering eller stora ventiler behöver du ett pneumatiskt, elektriskt eller hydrauliskt ställdon. Valet påverkar hastighet, vridmoment och kontrollprecision.

För att förtydliga dessa interaktioner, låt oss undersöka en vanlig urvalsmatris:

Tabell 1: Vilken fjärilsventilkonfiguration som matchar ditt media

Hur vägleder Understanding End-Connection och Design Standard ditt val

Ventilen existerar inte isolerat; den måste integreras felfritt i ditt rörsystem. Det är här slutanslutningar och globala standarder kommer i skarpt fokus. En oöverensstämmelse här leder till installationshuvudvärk, läckagevägar och bristande efterlevnadsproblem.

Wafer-stilfjärilsventilerär de vanligaste, designade för att klämmas fast mellan två flänsar, vilket gör dem lätta och kostnadseffektiva. Ventiler med gängade insatser möjliggör återvändsservice eller enkelt borttagning av nedströms rörledningar – en viktig funktion för underhåll. Sedan kommer flänsventilerna, som har sina egna inbyggda flänsar för bultning direkt till de matchande rörledningsflänsarna, som ofta används för högre tryck.

Lika kritisk är den standard som ventilen är tillverkad efter. Följer ditt projekt amerikanska (API, AWWA, ANSI), europeiska (EN) eller japanska (JIS) specifikationer? Dimensioner, tryckprover och materialkvaliteter skiljer sig åt. PåLÖGN, våra ventiler är konstruerade för att möta och överträffa stora internationella standarder, vilket ger global tillämpbarhet och sinnesfrid. Tabellen nedan förenklar denna avgörande anpassning.

Tabell 2: Vilken slutanslutning och standard som löser din installationsutmaning

Vilka är de vanligaste frågorna om fjärilsventiler från fältet

Under årens lopp har samma insiktsfulla frågor uppstått från ingenjörer och anläggningschefer. Låt oss ta itu med tre av de vanligaste.

Kan en vridspjäll användas för strypning eller flödesreglering

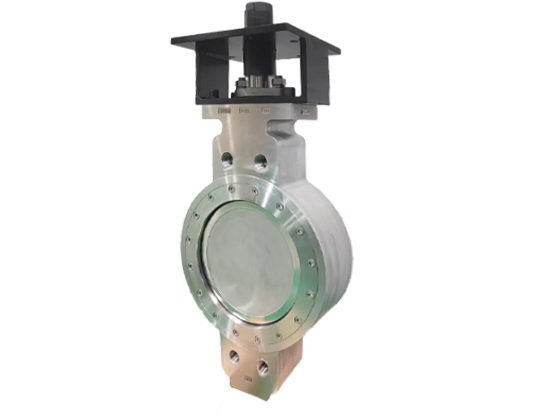

Ja, en högpresterandefjärilsventilmed en exakt skivkonstruktion och lämpligt ställdon kan vara ett utmärkt val för strypning i många applikationer. För finkontroll över ett brett flödesområde, speciellt vid höga tryckfall, rådgör dock med en ingenjör. Skivans läge påverkar flödesegenskaperna och kavitation måste beaktas för att förhindra sätesskador.

Vad är den största skillnaden mellan en gummifodrad och en PTFE-fodrad fjärilsventil
Kärnskillnaden ligger i kemisk beständighet, temperaturområde och friktion. Gummifoder (som EPDM, NBR) erbjuder utmärkt elasticitet och tätning för vatten och milda kemikalier vid måttliga temperaturer. PTFE (Teflon) liners ger nästan universell kemisk tröghet, hanterar högre temperaturer och erbjuder en yta med lägre friktion, men är mindre elastiska. Valet styrs av dina specifika media- och processförhållanden.

Hur ofta ska en vridspjäll underhållas och vad innebär underhåll
En korrekt vald och installeradfjärilsventilkräver minimalt underhåll. En allmän rekommendation är en årlig visuell och driftkontroll. Underhåll innebär vanligtvis att kontrollera för externa läckor, se till att ställdonet fungerar smidigt och, om det är tillgängligt, inspektera sätet för slitage eller skräp. För ventiler i allvarlig drift rekommenderas tätare kontroller. Det fina med en välgjord ventil är dess livslängd med grundläggande omsorg.

Vart går du härifrån för att göra ditt självsäkra val

Att välja rättfjärilsventilär en syntes av data, erfarenhet och framsyn. Det handlar om att se bortom katalogspecifikationen och förstå hur ventilen kommer att leva och andas i din unika driftsmiljö. Parametrar, material och standarder är din färdplan. Men förtroendet för ditt val kommer från att samarbeta med en leverantör vars djupa kunskaper matchar komplexiteten i utmaningen.

PåLÖGN, vi säljer inte bara ventiler. Vi har två decennier av inbyggd branscherfarenhet till ditt bord och erbjuder lösningar som bygger på en grund av precisionsteknik, rigorösa tester och ett orubbligt engagemang för tillförlitlighet. Vi förstår insatserna eftersom vi har varit i dina skor och arbetat för att hålla viktiga system igång.

Din perfekta ventillösning är ett samtal bort.Kontakta ossi dagmed dina applikationsdetaljer, tryck-temperaturdata och mediaspecifikationer. Låt vårt tekniska team ge en personlig rekommendation och visa dig varförLÖGNär det betrodda namnet som proffs litar på för att besegla sin framgång. Besök vår webbplats eller ring vår tekniska supportlinje nu.
