produkt introduktion

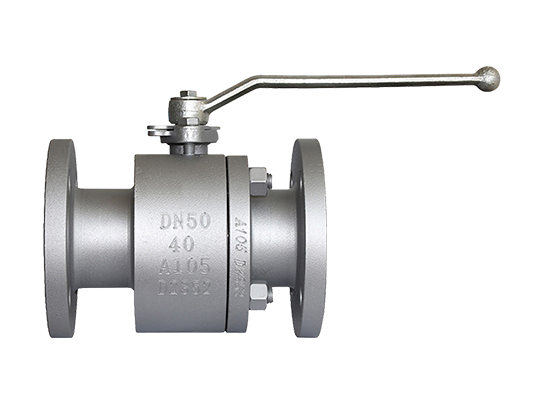

LYV® flytande kulventiler är noggrant konstruerade för att säkerställa överlägsen kvalitet och prestanda. Våra stränga tillverkningsprocesser och kvalitetskontroller resulterar i produkter som överträffar liknande erbjudanden i branschen. Dessa flytande kulventiler uppfyller flera internationella standarder som API-6A, API-6D, ASME-B16.34 och ISO-17292. Dessutom har de erhållit API-6FA brandcertifiering, vilket gör dem lämpliga för applikationer som kräver brandsäkerhet. LYV®s flytande kulventiler är utrustade med högkvalitativa tätningslösningar, vilket gör att de kan arbeta pålitligt i högtrycks- och högtemperaturmiljöer. Vi erbjuder en rad tätningsalternativ för att möta olika driftskrav. Vänligen kontakta vårt dedikerade säljteam för att diskutera dina specifika behov, så kommer vi att skräddarsy en flytande kulventillösning som uppfyller dina unika krav.

Specifikationer

Storleksområde:

NPS 1/2"-10"; DN15-DN250

Nominellt tryck:

150LB-1500LB; PN20-PN260

Temperaturvariation:

-46℃～121℃（beror på design och material)

Avsluta anslutningar:

Fläns;.

Kroppsmaterial:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Sätesmaterial:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Kulmaterial:

ASTM A182 F304/F316

Stammaterial:

ASTM A182 F304/F316

Design & Tillverkning Standard:

API 6D

Ansikte mot ansikte Standard:

ASME B16.10/ EN558-1

End Connection Standard:

ASME B16.5/ ASME B16.25

Test & Besiktning Standard:

API 598

Funktioner

■ Mjukt eller metallsäte finns tillgängligt

■ Utrustad med låsanordning för att förhindra oavsiktlig ventilmanövrering.

■ RF,RTJ, Anslutningsyta

■ Enkel struktur, kompakt storlek och lätt design.

■ Anti-utblåsningsskaftdesign för att förhindra att skaftet blåser ut på grund av onormal intern tryckstegring, vilket undviker olyckor.

■ Brandsäker och antistatisk design.

■ Ventildesign med full öppning möjliggör enkel pigging av rörledningen och har lågt flödesmotstånd och hög flödeskapacitet.

■ Design med lågt arbetsmoment

Vad är flytventil:

En flytande kulventil är en där kulan inte hålls på plats av en tapp. Vid normal drift kommer detta att göra att kulan flyter något nedströms. Detta gör att sätesmekanismen trycks ihop under kulan och trycker mot den. Vidare, i vissa typer, i händelse av någon kraft som gör att sätesmekanismen försvinner (som extrem värme från brand utanför ventilen), kommer kulan att flyta hela vägen till metallkroppen som är utformad för att täta mot kulan och ge en något felsäker design.

Hur fungerar det (tätning):

Den flytande kulventilen är en vanlig typ av kulventil. Dess arbetsprincip är att själva kulan inte kommer i direkt kontakt med ventilkroppen utan tätar mot ventilsätena. När ventilen är öppen kan kulan flyta fritt under påverkan av mediaflödet, vilket minskar friktionen mellan kulan och ventilsätena. Eftersom kulan kan flyta fritt måste ventilsätena ha ett visst spelrum, och denna strukturella design ger den flytande kulventilen utmärkt tätningsprestanda.

Varför välja LYV®️ ventiler:

Vi tillverkar kulventiler i över 30 år. Verkstaden omfattar 13000 kvadratmeter och äger mer än 50 avancerade CNC-maskiner. Våra ingenjörer och produktionsteam ser till att din beställning levereras med hög kvalitet och snabbast tid. Vi bryr oss också om ventilfrakt. Ventilerna kommer att omslutas av bubbelpåsar eller papper för att säkerställa att färgen inte skadas. Vi fixade även ventilen med plywoodpinne efter att vi satt in ventilen i lådan. Plywoodhöljet kommer att målas med nödvändig märkning för att säkerställa att ventilen inte kommer att skadas under transporten.

Huvudsakliga ytter- och anslutningsmått

Datum		Revision							Fylld av	Kontrolleras av	Publicera av
2024-03 april		Första problemet							Frank	Lä	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Vikt (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Vikt (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22,5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22,5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22,5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22,5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22,5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22,5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22,5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22,5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22,5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22,5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22,5	568	400	75

Till och med databladet har korrekturlästs av vårt ingenjörsteam. Oförutsedda misstag vid manuell inmatning är dock inte uteslutna. Det här arket kunde inte användas som ett körbart dokument. För teknisk support, skicka oss dina specifikationer via e-post. Våra ingenjörer kommer att rita ritningarna enligt dina specifikationer
