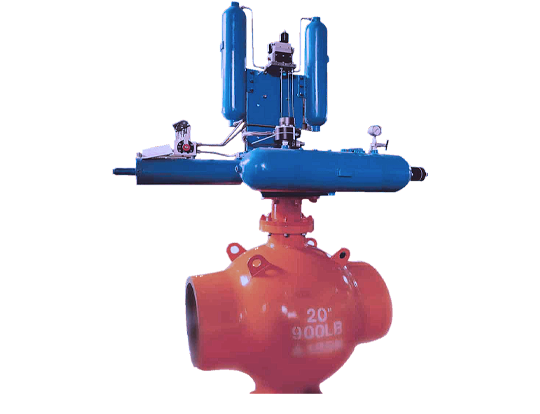

Gas över oljeaktiverad kulventil

produkt introduktion

LYV®️ Gas över oljemanövrerad kulventil genom ett självaktiverande ställdon. Genom trycket från mediet i själva rörledningen för att aktivera ventilen öppna och stänga. Produkten använder direkt naturgas inuti rörledningen som lufttillförsel av pneumatik. Hela systemets design för högt tryck. Genom lufttillförselfiltreringsprocess utan dekompression. Gasen direkt in i gastanken och högtryckskontrollventilkomponenter. Under inverkan av styrsignalen kommer den högtryckskontrollerade gasen in i motsvarande gas-/vätskekrets. Och genom principen om isobarisk överföring av det flytande mediet för att realisera den synkrona överföringen av gas/vätska, som verkar på ventildrivanordningens hydrauliska cylinder och styr ventilen.

LYV®️ Gas över oljeaktiverad kulventil kan automatiskt övervaka rörledningstrycket för att realisera automatisk stängning. Arbetsprincipen är enkel, styrningen är säker och pålitlig. Och kan möta de hårda förhållandena med utomhusväder. Produkten kan minska risken för olyckor och undvika ytterligare expansion av katastrofer i tillämpningar av långdistanstransportrörledningar och rörledningar för farliga kemiska medier.

Specifikationer

Typ av mekanism:

Scotch Yoke

Tillämpligt område för lufttillförseltryck:

0,4-16Mpa

Tillämpligt utbud av lufttillförselmedium:

Icke sura gaser som luft, kväve eller naturgas

Tillämpligt område för omgivningstemperatur:

-30℃~100℃, -55~150℃ (valfritt)

Skyddsklass:

IP68

Explosionssäker klass:

Exd IIC T4/T6

Tillbehör:

Gränslägesbrytare, lägesställare, elkontakt.

Signalgränssnitt:

USB/RS232/485

Strömförsörjning:

Högenergibatteri, solenergi, extern strömkälla.

Tillämplig ventiltyp:

Kulventil/fjärilsventil

Tillämpligt ventilstorleksområde:

DN50~DN600

Tillämpligt ventiltryckområde:

150LB~1500LB, PN10~PN250

Anslutningsstandard:

ISO 5211

Funktioner

■ Manuell pump i flera riktningar

■ Fjärrlokal isoleringsväxlingsventil

■ Helsvetsad hydraulcylinder

■ Pneumatisk styrventil

■ Gas-/vätsketank

■ Positioner

■ Parallell mekanisk struktur för skotsk ok

■ Isoleringsfilter

Hur fungerar gas-över-olja ställdon?

Gas-över-olja-aktuatorer använder högtrycksgas som tillförs från rörledningen upphängd ovanför en hydraulisk vätska för att flytta ställdonets mekanik.

Kan din produkt fås i enkelverkande?

Våra produkter kan finnas både i dubbelverkande och enkelverkande konfigurationer.
