Vad är en tappmonterad kulventil och varför spelar den roll i industriell flödeskontroll?

Tappmonterade kulventilerspelar en avgörande roll i moderna industriella flödeskontrollsystem, särskilt i högtrycks-, stordiameter- och långdistansrörledningstillämpningar. Jämfört med flytande kulventiler erbjuder denna ventiltyp överlägsen stabilitet, reducerat arbetsmoment och förbättrad tätningssäkerhet. Eftersom industrier som olja och gas, petrokemisk bearbetning, LNG och kraftgenerering fortsätter att kräva högre säkerhets- och effektivitetsstandarder, blir det allt viktigare att förstå strukturen, prestandan och vallogiken för tappmonterade kulventiler.

Artikelsammanfattning

Denna omfattande guide förklarar vad en tappmonterad kulventil är, hur den fungerar, varför den överträffar traditionella flytande kulventiler under krävande förhållanden och vilka faktorer som bör beaktas när du väljer en. Artikeln täcker också tillämpningar, standarder, material, underhåll och vanliga frågor, enligt Googles EEAT-principer och professionella industriella ventiler.

Innehållsförteckning

• Vad är en tappmonterad kulventil?
• Hur fungerar en tappmonterad kulventil?
• Varför är en tappmonterad kulventil mer stabil?
• Vilka är de viktigaste strukturella komponenterna?
• Vilka branscher använder tappmonterade kulventiler?
• Hur jämför det med flytande kulventiler?
• Vilka material och standarder används ofta?
• Hur väljer man rätt tappmonterad kulventil?
• Vanliga frågor

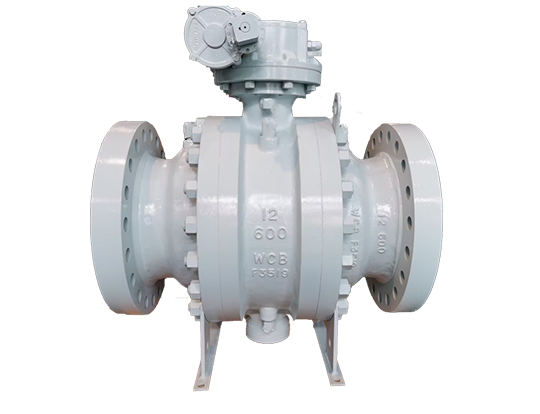

Vad är en tappmonterad kulventil?

En tappmonterad kulventil är en typ av kvartsvarvsventil där kulan är mekaniskt förankrad av tappar (axelstöd) i både toppen och botten. Till skillnad från flytande kulventiler rör sig kulan inte under tryck. Istället rör sig sätena mot kulan för att uppnå tätning.

Denna design reducerar avsevärt friktionen mellan kulan och sätena, vilket gör kulventiler monterade på tapparna idealiska för högtrycksrörledningssystem med stor hål. De tillverkas i stor utsträckning av professionella ventilleverantörer som t.exZhejiang Liangyi Valve Co., Ltd., säkerställa efterlevnad av internationella standarder och långsiktig driftsäkerhet.

Hur fungerar en tappmonterad kulventil?

Arbetsprincipen för en tappmonterad kulventil är baserad på en fast kulstruktur i kombination med fjäderbelastade eller tryckassisterade säten. När ventilen är stängd trycker linjetrycket uppströmssätet mot kulan, vilket säkerställer tät tätning. Nedströmssätet kan vara fjäderaktiverat för att bibehålla tätningen även vid lågt tryck.

• Bollen är fixerad på plats med övre och nedre tappar
• Ventilsäten rör sig axiellt för att täta mot kulan
• Driftvridmomentet förblir lågt oavsett tryck
• Dubbel blockering och utfallsfunktion (DBB) är ofta tillgänglig

Denna mekanism säkerställer smidig drift, minskat slitage och konsekvent tätningsprestanda under långa servicecykler.

Varför är en tappmonterad kulventil mer stabil?

Stabilitet är en av de viktigaste fördelarna med tappmonterade kulventiler. Eftersom bollen är mekaniskt stödd förskjuts den inte under fluktuerande tryck- eller temperaturförhållanden.

Viktiga stabilitetsfördelar inkluderar:

• Minimal deformation under högt tryck
• Lägre belastning på tätningsytor
• Förlängd livslängd för sits och boll
• Pålitlig drift i kritiska avstängningsapplikationer

Dessa egenskaper gör tappmonterade kulventiler särskilt lämpliga för säkerhetskritiska system som transmissionsrörledningar och nödavstängningssystem.

Vilka är de viktigaste strukturella komponenterna?

En tappmonterad kulventil består av flera precisionskonstruerade komponenter som samverkar för att säkerställa prestanda och hållbarhet.

Vilka branscher använder tappmonterade kulventiler?

På grund av sin robusta design och tätningstillförlitlighet, används kulventiler på tappmonterade ventiler flitigt inom flera industrier.

• Rörledningar för överföring av olja och gas
• Petrokemiska och kemiska processanläggningar
• LNG och kryogena system
• Kraftproduktionsanläggningar
• Vatteninjektion och högtrycksverktyg

Många av dessa applikationer kräver överensstämmelse med standarder som API 6D och ISO 17292, som vanligtvis följs av tillverkare som Zhejiang Liangyi Valve Co., Ltd.

Hur jämför det med flytande kulventiler?

Att förstå skillnaden mellan tappmonterade och flytande kulventiler hjälper ingenjörer att välja rätt lösning.

Vilka material och standarder används ofta?

Materialvalet beror på driftsmedium, temperatur och tryck. Vanliga material inkluderar:

• Kolstål (WCB, A105)
• Rostfritt stål (CF8, CF8M)
• Legerat stål för högtemperaturservice

Trunnion-monterade kulventiler är vanligtvis designade och testade enligt erkända standarder som API 6D, API 608, ISO 14313 och ASME B16.34. Dessa standarder säkerställer säkerhet, utbytbarhet och långsiktig tillförlitlighet.

För ytterligare vägledning om ventilstandarder, se denna industriella ventilstandardöversikt.

Hur väljer man rätt tappmonterad kulventil?

Att välja rätt ventil kräver en systematisk utvärdering av driftförhållanden och systemkrav.

1. Definiera tryck och temperaturområde
2. Identifiera medieegenskaper
3. Bekräfta storlek och anslutningstyp
4. Kontrollera nödvändiga certifieringar och standarder
5. Utvärdera automations- och aktiveringsbehov

Att arbeta med en erfaren tillverkare som Zhejiang Liangyi Valve Co., Ltd. hjälper till att säkerställa korrekt urval, anpassning och support efter försäljning.

Vanliga frågor

Vilken är den främsta fördelen med en kulventil på tapp?

Den största fördelen är minskat arbetsmoment och förbättrad tätningsstabilitet, särskilt i högtrycks- och rörledningssystem med stor diameter.

Hur uppnår en tappmonterad kulventil tätning?

Tätning uppnås genom tryckstödda eller fjäderbelastade säten som rör sig mot en fast kula, vilket säkerställer en tät avstängning under varierande tryck.

Varför föredras kulventiler monterade på tapp i olje- och gasledningar?

De erbjuder hög tillförlitlighet, dubbelblockerings- och bleed-kapacitet och stabil prestanda över långa överföringsavstånd.

Vilka standarder gäller för tappmonterade kulventiler?

Vanliga standarder inkluderar API 6D, ISO 14313, API 608 och ASME B16.34, beroende på applikationskrav.

Hur lång är livslängden för en tappmonterad kulventil?

Med korrekt materialval och underhåll kan dessa ventiler fungera tillförlitligt i årtionden i krävande industriella miljöer.
