Vilka är fördelarna med dubbel offset fjädrande sittande fjärilsventil jämfört med vanliga ventiler?

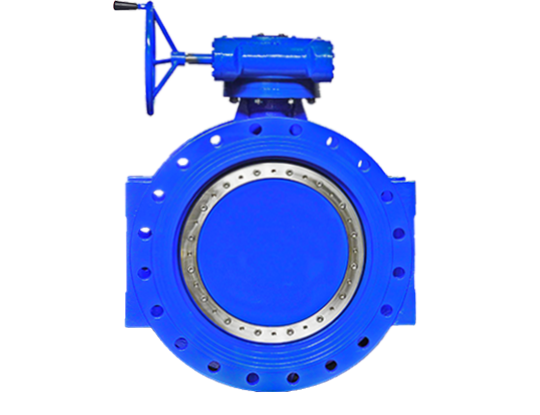

Dubbel offset fjädrande sittande fjärilsventilär en industriell ventil som kombinerar två geometriska kompensationer med elastiska tätningskomponenter. Kärnfunktionen är att ventilstamaxeln bildar en dubbel offsetdesign med rörledningscentret och tätningsytan. Jämfört med vanliga fjärilsventiler kommer dess tekniska fördel från synergin i excentrisk struktur och flexibel tätning.

Den första excentriciteten gör att ventilstammen avviker från rörledningens mittlinje och driver ventilplattan för att lossna från tätningsytan vid öppningens ögonblick; Den andra excentriciteten utformar ventilplattans tätningsring som en excentrisk konisk yta för att bilda en gradvis öppnings- och stängningsbana. Denna rörelsemekanism eliminerar tätningsytans friktion som genereras genom den initiala rotationen av vanliga fjärilsventiler och minskar driftmomentet med mer än 90%. Ventilsätet är tillverkat av integrerat vulkaniserat gummi eller hartskompositmaterial. När den stängs kompenserar den för tillverkningstoleransen genom elastisk deformation för att uppnå nollläckningstätning under lågtrycksförhållanden.

Hur klarar den elastiska ventilsätet temperaturförändringar?

Den elastiska modulen för kompositmaterialet varierar mindre med temperaturen och upprätthåller en stabil deformationskapacitet inom det normala temperaturområdet, vilket undviker tätningsfel för vanliga metallventilsäten på grund av termisk expansion och sammandragning.

Strukturen påDubbel offset fjädrande sittande fjärilsventilMinskar mekaniskt slitage genom geometrisk excentricitet, och med den adaptiva tätningen av den elastiska ventilsätet kan det samtidigt lösa problemen med stort öppning och stängningsmoment och lågtrycksläckage av traditionella fjärilsventiler.
