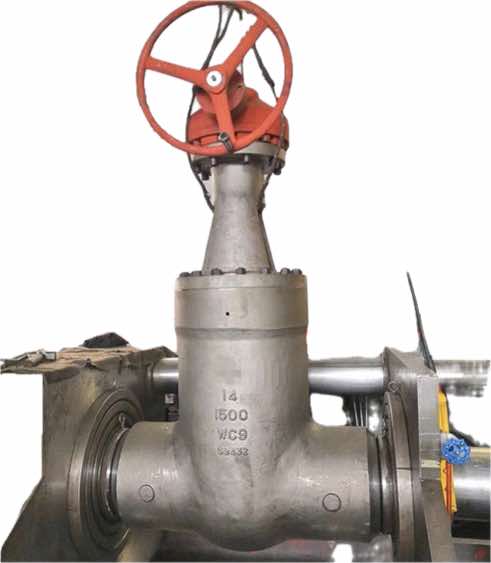

Högtryckssäker grindventil

LYV® är en ledande leverantör av högtryckssäkra gateventiler av hög kvalitet i Kina. Denna slussventil är en rörledningssäkerhetsvakt speciellt designad för extrema tryckförhållanden. Som en typisk industriell högtrycksventil använder den en förstärkt ventilkroppsstruktur och flera tätningsteknologier för att säkerställa absolut tillförlitlig avstängning vid trycknivåer från 900LB till 2500LB och ännu högre. Oavsett om det är en högtrycksventil med fläns eller en förseglad svetsad grindventil för högt tryck, ligger kärnan i deras design i att tillhandahålla en läckagefri och långlivad högtryckstätningslösning, som är hörnstenen i viktiga rörledningar inom energi-, kemikalie- och andra områden.

Skicka förfrågan

Produktintroduktion

LYV® High Pressure Resistant Gate Valve är speciellt utformad för att övervinna det hårda industriella trycket. Vi erbjuder två huvudsakliga anslutningsformer: Fläns högtrycksventil och tätad svetsad grindventil för högtryck, för att möta olika installations- och permanenta tätningskrav. Ventilhuset är tillverkat av högkvalitativt smidd stål och har genomgått exakt bearbetning och värmebehandling för att säkerställa strukturell integritet under kontinuerligt högt tryck. Dess 900LB-2500LB High Pressure Gate-ventilspecifikationer kan helt täcka olika komplexa arbetsförhållanden från medeltryck till ultrahögt tryck. Genom den styva grindplattan och självåtdragande tätningsdesignen bygger High Performance High Pressure Gate-ventil en solid och pålitlig barriär inför högt tryck.

Specifikationer

Storleksintervall:

NPS 2"-24"; DN50-DN600

Nominellt tryck:

900LB-2500LB; PN150-PN420

Temperaturområde:

-46℃～600℃（beror på design och material）

Avsluta anslutningar:

Fläns, svetsad

Kroppsmaterial:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Grindskiva Material: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Plats:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Design & Tillverkningsstandard:

API600/API 6D

Ansikte mot ansikte Standard:

ASME B16.10

End Connection Standard:

ASME B16.5/ ASME B16.25

Test- och inspektionsstandard:

API 598

Drag

■ Ventilkropp med ultrahögt tryck.

■ Multiförstärkningstätning.

■ Anti-erosion och anti-kavitation.

■ Styv ventilskaft mot utkast.

■ Snabb öppning och stängning.

Vilka är de typiska applikationsscenarierna för högtryckssäker grindventil?

●Olje- och gasindustrin: utrustning för olje- och gasfältsbrunnar, högtrycksuppsamlings- och transportledningar, sprickutrustning och naturgaskompressionsstationer och andra scenarier för ultrahögt tryck.

●Kemiteknik och kolkemiteknik: Inlopp och utlopp av högtryckssyntesreaktorer (såsom ammoniaksyntes, metanolsyntes), högtrycksmaterial som transporterar rörledningar och ureaanläggningar.

● Kraftstationssystem: matarvattensystem för pannan, huvudångledning, högtemperatur- och högtrycksbypass och hjälpsystem för kraftverk.

●Högtryckstestning och experimentell utrustning: Olika processtestkretsar, testbänkar och vätskekontrollsystem som behöver tåla extrema tryck.

Vad är arbetsprincipen för högtrycksresistent grindventil i högtrycksmiljöer?

Under högtrycksförhållanden fungerar grinden på en högtryckssäker slussventil som en robust kil, driven av ventilskaftet för att föras in vertikalt mellan de två ventilsätena, vilket uppnår mekanisk stel avstängning. När systemtrycket stiger kommer medeltrycket att verka på ventilsätet från baksidan av grindplattan. Denna kraft kommer att omvandlas till en ytterligare klämkraft som trycker ventilsätet mot spjällplattans tätningsyta och bildar en "tryckassisterad tätningseffekt". För högtryckstätade svetsade slussventiler med svetsade anslutningar är de integrerade med rörledningen, vilket helt eliminerar potentiella läckagepunkter vid flänsanslutningen, minimerar den tryckbärande gränsen och uppnår i princip högsta nivå av tätningsintegritet. De är den ultimata lösningen för rörledningar med ultrahögt tryck och högriskmedium.
