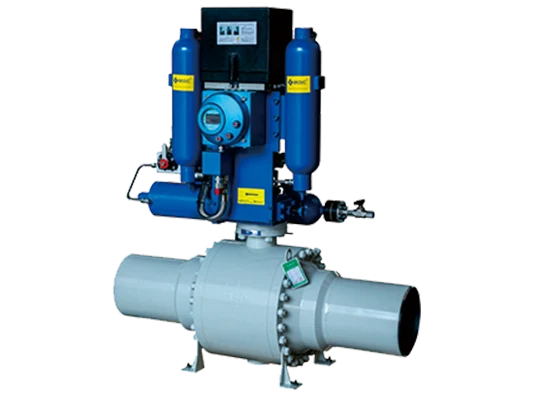

Gas-över-olja Aktiverad BW Ends Ball Valve

LYV®️ GAS-OVER-OL-ANVÄNGD BW END Ball Ventil kan uppfylla standarder som API, DIN. Produktstorlek sträcker sig från NPS2 tum upp till 24 tum, DN50 till DN600.

Skicka förfrågan

Som en typ av kulventil använder gas-över-olja-aktiverad BW-ändar kulventilen trunnion monterad som tätningsstrukturen. Ventilen manövrerad av gas-över-olja-ställdon och använder kolstål som kroppsmaterial. LYV®️ GAS-OVER-OL-ANVÄNGD BW END Ball Ventil kan uppfylla standarder som API, DIN. Produktstorlek sträcker sig från NPS2 tum upp till 24 tum, DN50 till DN600. Tryckbetyg täcker ANSI klass150lb och PN10, PN16, PN25. Gas-över-olja Aktiverad BW Ends Ball Valve har många tillämpningar, den används allmänt inom fält som olja och gas, petrokemiska, LNG, kraftproduktion, vatten- och avloppsrening, kolkemikalie, rörledningstransport och mer.

Specifikationer

Ventiltyp:

Kullventil

Tätningsdesign:

Trunnion monterad

Operation:

Gasöverförare

Material:

kolstål

Norminal storleksområde:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Tryckbetygsområde:

Ansi klass 150 lb
PN10 / LIM16 / PN25

Kroppsmaterial:

Smidd kolstål, smidd rostfritt stål
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Skivmaterial:

Smidd kolstål, smidd rostfritt stål, duplex rostfritt stål
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Sitt/tätningsmaterial:

Överlägg, stellit, teflon
13cr, STL4/STL6, PTFE/RPTFE

Axel/stammaterial:

Smidd kolstål, lågtemperatur kolstål, duplex rostfritt stål, martensitisk
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4ph

Standarders överensstämmelse:

API, från

Applikationens omfattning:

Olje och gas, petrokemisk, LNG, kraftproduktion, vatten- och avloppsrening, kolkemikalie, rörledningstransport

Vad är en kulventil?

Kulventilens skiva har en sfärisk form, och en cylindrisk kanal (portad) finns i mitten för att vätska kan passera igenom. Denna sfäriska skiva öppnas och stängs genom att rotera den 90 grader.

Hur fungerar en kulventil?

1) Skiva (boll) är sfärisk och en mjuk säte införlivas i kroppens ventilsäte, liknande en kuk.

2) När takhandtagstypen används kan vätskan stoppas eller flygas genom att vrida spakhandtaget 90 grader. Observera att ju större storlek, desto större är kraften skyldig att öppna och stänga, så att växelhandtaget kan användas.

3) Utmärkt lufttäthet erhålls från de mekaniska och fysiska egenskaperna hos mjuka sätesmaterial. Det finns emellertid begränsningar för användningen av högtemperaturområden. Lämplig för "On/Off Operation" med öppen eller stängd drift med vanlig mjuk säte. Det är inte lämpligt för användning vid mellanliggande positioner, beroende på ventilens konstruktion eller material.

Vad är en V Port Ball Valve?

Skivan har en kantformad lambda-karaktär och använder en metallsäte för att kontrollera flödeshastigheten vid mellanliggande öppnings- och ventilstrukturen som möjliggör stängning medan du skär föroreningar i vätskan. Det är lämpligt för att styra specialvätskor som pappersmassa, uppslamning och viskösa vätskor.

Vad är skillnaden mellan full port och V-port?

V-Port-formad kant skär ut all inkludering. Skärfibrer och fasta ämnen beror på glidning mellan skiva (metall) och säte (metall). Om fibrer som massa finns i vätskan, till exempel kulventiler, kommer att bli tilltäppta vid stängning, vilket kommer att orsaka underhållsrelaterade problem. När det gäller Lambda -portventiler är emellertid metallkanterna stängda medan de skärs föroreningar så att de inte är blockerade. Kroppen har en flänsstruktur och kräver inte specialverktyg för
