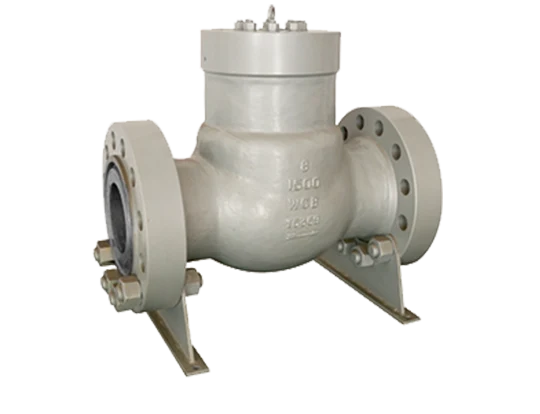

Som en typ av kontrollventil använder Swing -ventilen på 1500 kg svängningsskivan som tätningsstruktur. och använder kolstål som kroppsmaterial. LYV®️ 1500 lb Swing Check Ventil kan uppfylla standarder som API, DIN. Produktstorlek sträcker sig från NPS2 tum upp till 24 tum, DN50 till DN600. Tryckklassificering täcker ANSI klass150lb, 300 lb och pn10, pn16, pn25, pn40. 1500 lb svängningsventilen har många tillämpningar, den används allmänt inom fält som olja och gas, petrokemisk, kraftproduktion, vatten och avloppsvattenbehandling, kolkemisk och mer.

Specifikationer

Ventiltyp:

Kontrollera ventilen

Tätningsdesign:

svängskiva

Operation:

0

Material:

kolstål

Norminal storleksområde:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Tryckbetygsområde:

ANSI klass 150lb/300 lb
PN10 / PN11 / PN15 / PN25 / PN40

Kroppsmaterial:

Gjutning av kolstål, lågtemperatur kolstål, rostfritt stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Skivmaterial:

Gjutning av kolstål, lågtemperatur kolstål, rostfritt stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Sitt/tätningsmaterial:

Överlägg, stellit, teflon, laminerad
13cr, STL4/STL6, PTFE/RPTFE, 420+Grafit/304+Grafit/316+Grafit/...

Axel/stammaterial:

Smidd kolstål, lågtemperatur kolstål, duplex rostfritt stål, martensitisk
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4ph

Standarders överensstämmelse:

API, från

Applikationens omfattning:

Oil & gas, petrokemisk, kraftproduktion, vatten- och avloppsrening, kolkemikalie

Vad är en kontrollventil?

Kontrollventilen är en ventil som upprätthåller vätskeflödet konstant i konstant riktning. Den har en funktion för att förhindra backflow. Skivan skjuts öppen av vätsketrycket, men när det flyter bakåt, kontakter skivan nära kroppens säte av baktrycket för att förhindra bakflöde.

Vad är en svängkontrollventil?

Svängskontrollventil utformad för att vara "gångjärn" i ena änden av den skivformade skivan så att den fritt kan upphävas från en kropp eller ett annat objekt. Den har en liten tryckförlust och en struktur som gör det enkelt för vätska att flyta. Det kan användas inte bara för horisontella rörledningar, utan också för vertikala rörledningar (flyter uppåt från botten).

Vad är en lyftkontrollventil?

Stammen, handhjulet och skivan tas bort från jordklotventilen och täcks. Den vanligaste typen är borrning, som har en stor vätskemotstånd och är mindre.

Vad är en skivkontrollventil?

Kroppen är skivformad, vilket gör den mycket tunnare och lättare än konventionell chockabsorberande kontrollventiler. Det är en multifunktionell, högpresterande chockabsorberande kontrollventiler med en inbyggd förbikopplingskrets och överlägsen tätningsprestanda trots sin tunna flaskor.

Vad är en bollkontrollventil?

Kulventilens skiva har en sfärisk form som är fri i flödesvägen och rullar under sin egen vikt när vätsketrycket går förlorat, blockerar flödesvägen och förhindrar bakflödet. När ventilkroppen är helt öppnad är flödesvägen säkrad linjärt, nästan samma som borrflödesvägen. Flödesvägen är mindre resistiv och är inte mottaglig för främmande ämnen, uppslamningar etc. och används främst för avlopp.
